微精度控
喷墨打印设备

HFMP-50DD-XL 点阵MPD喷涂系统


  1. 打印面积可定制，可多喷头叠拼
  2. 供墨压力: 正压：0-5Kpa；（压力控制精度优于0.1Kpa）
  3. 最大打印频率：1.2khz
  4. 打印方向：支持双向打印
  5. 喷头最佳使用高度：5-10mm
  6. 喷头可旋转打印，支持喷孔堵塞下选孔打印
  7. 兼容墨水黏度范围：1~150cps
  8. 单点墨滴量：30nL~1μL
  9. 自主开发自动精密供墨系统，配置有循环供墨，正负压切换，加热等功能
  10. 供墨系统：容积250-10000ml，可定制
  11. 支持选配废墨收集工位，容积：5-10L，可定制
  12. 配置防尘直线电机，满足超精密、低发尘环境

MICRO-IS-100供墨系统


  1. 提供 Meniscus负压，精度0.1kPa
  2. 墨水二级过滤机构1μm滤芯组（可替换不同规格）
  3. 提供 Purge 正压稳压阀和气表，默认5PSI压⼒，可设定正压Purge时间（选配CDA）
  4. 提供⼆级墨瓶的加热和温控，最高60℃（可替换不同规格）
  5. 进⽓滤芯5μm（可替换不同规格）
  6. 脱泡功能，进口脱泡滤芯，自带脱泡负压泵（选配）
  7. 循环供墨系统（选配）
  8. 自动上墨功能（选配，⼀级墨瓶容量可选）

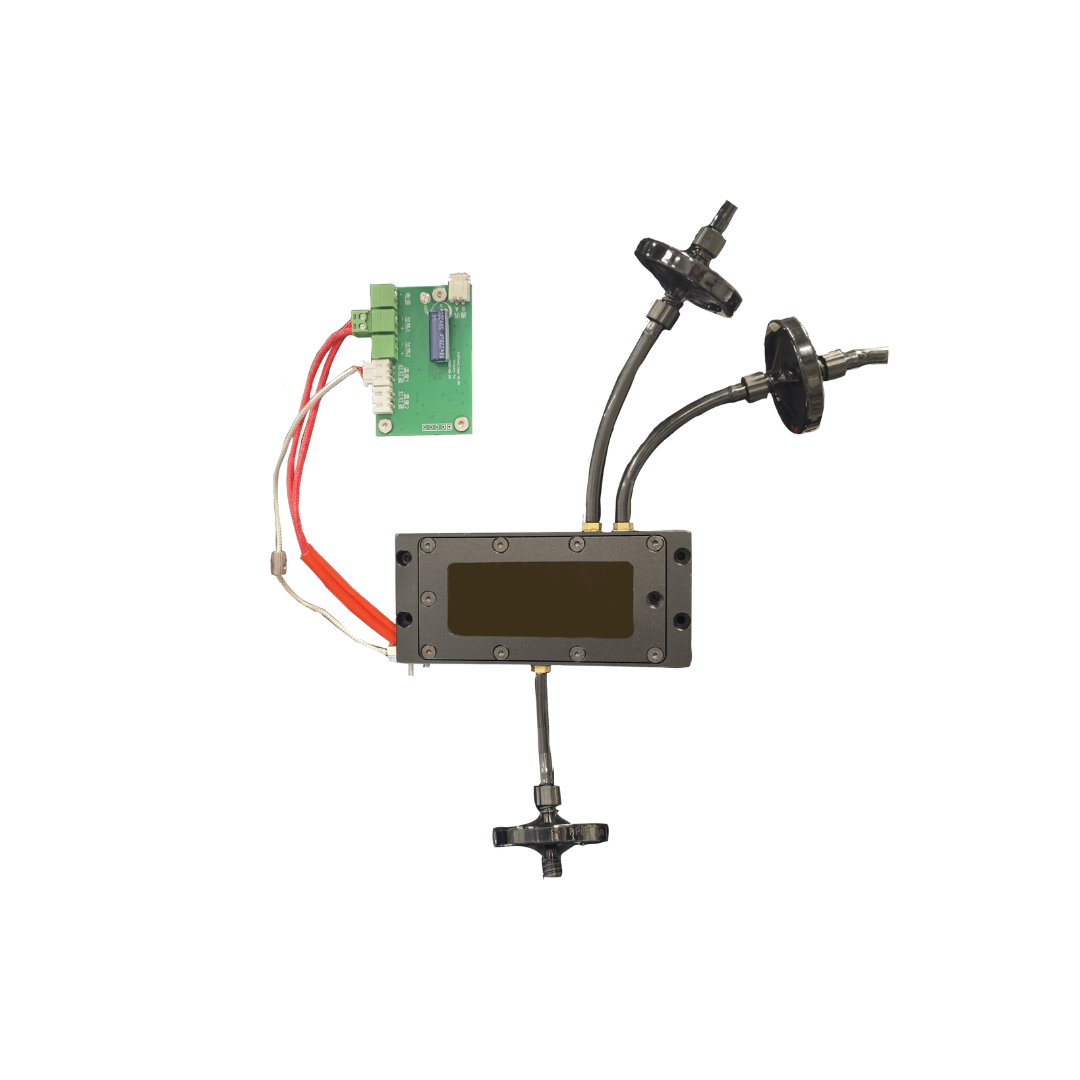

MICRO-IS-25供墨系统


  1. 负压：上限为-20kpa （精度0.01kpa）
  2. 正压：最⼤设置值为80kpa（精度0.1kpa）
  3. 循环泵流量为100ml/min
  4. 气管尺寸：46mm
  5. 墨盒标准容量为25ml
  6. 过滤器5μm

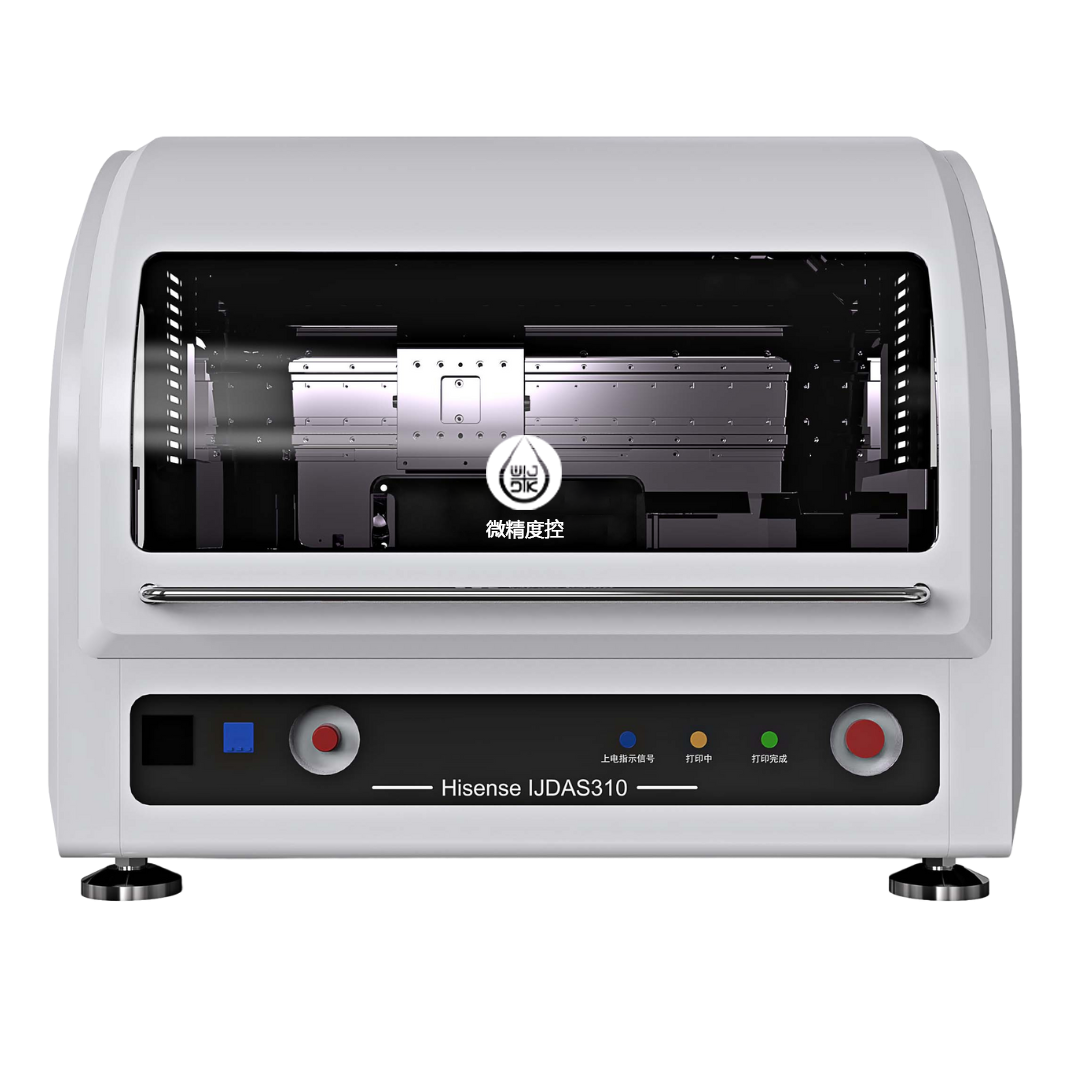

Hisense-IJDAS310

喷墨沉积仪


  1. X、Y轴：重复精度±2.5um；最高速度 500mm/s
  2. Z轴：重复精度±10μm
  3. 自动调整载物台旋转：±5°，重复精度 0.01°
  4. 喷头自动旋转范围：0-60°;最高加热温度：60°C
  5. 基板尺寸：300mmx300mm; 基板厚度：最高30mm
  6. 真空压板加热温度：最高50℃
  7. 打印墨水粘度范围：0-35CPS
  8. 电源：220v单相电，最高功率1250W
  9. 配置基板相机，进行基板定位和结果测量分析
  10. 配置喷孔校正相机，进行喷孔检查和喷头校正分析
  11. 配置墨滴观测相机，记录墨滴形成、体积、速度等，进行测量分析
  12. 内置控制软件，可实现图片、文档导入和编辑软件功能
  13. 压电控制波形可任意编辑，能实时观测墨滴受波形的影响，进行精准调整，确保打印效果
  14. 打印频率:最大可达80KHz
  15. 打印分辨率:最高5080DPI
  16. 内置墨滴分析，自动记录下落速度和点火频率
  17. 具有自校准功能，可快速、准确地更换打印头
  18. 支持各种基材
  19. 喷头标配：Samba卡夹; 喷头可选：美国富士Dimatix DMC、日本柯
    尼卡Konica、英国赛尔Xaar 和日本理光Ricoh等

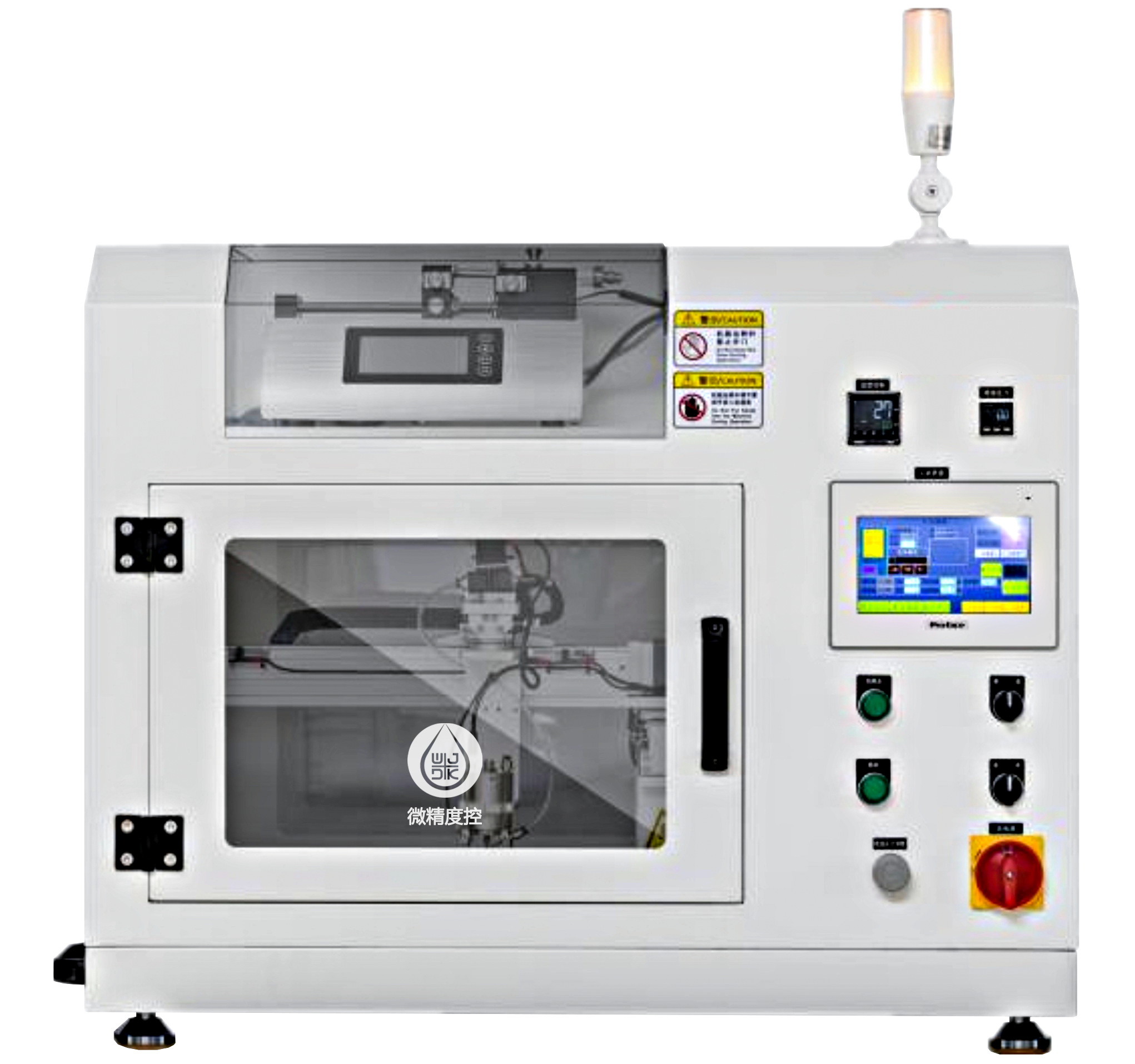

Hisense-IJDAS310-ECO


  1. X、Y轴：重复精度±40μm；最⾼速度300mm/s
  2. Z轴：重复精度±10μm
  3. 可⽀持基板厚度：最⾼30mm
  4. 喷头⼿动旋转范围:0-90°
  5. 真空吸附加热平台：300×300mm，最⾼温度50°C
  6. 打印墨⽔粘度范围：0-35CPS
  7. 配置基板对准相机，⽤于基板定位和结果测量分析
  8. 配置墨滴观测相机，⽤于墨滴体积速度等测量分析
  9. 打印分辨率：最⾼5080DPI
  10. 压电波形编辑和控制功能
  11. 图档导⼊和编辑软件功能
  12. 打印频率：最⼤可达80KHz

MICRO-INKJET-2000


  1. 打印分辨率：按喷头种类可调节分辨率，可达每种喷头的最高分辨率
  2. 供墨系统：容积25-5000ml，可定制
  3. 视觉定位精度：优于±5μm
  4. 墨水可加热至70℃，温度误差±1℃
  5. 废墨收集工位容积：5-10L，可定制
  6. 可打印面积为200×200mm, 带吸附，可定制
  7. 旋转台角度：±20°（可定制），精度：±0.05°
  8. 正压：0-10Kpa；负压：-0.1~-10Kpa，（压力控制精度优于0.1Kpa）
  9. X、Y轴稳定移动速度不低于500mm/s，Z轴移动速度不低于50mm/s
  10. 光栅分辨率：0.1μm，具备位置同步输出功能，支持TTL通讯
  11. 三轴机械重复精度：±2μm
  12. 喷头可旋转打印，支持喷孔堵塞下选孔打印
  13. 真空加热平台最高可加热至80℃（可定制），温度误差±2℃
  14. 可选配读取dxf、dwg等工程图格式软件，直接生产打印图
  15. 设备尺寸：1400mm×1200mm×1800mm
  16. 可搭配Dimatix系列、柯尼卡KM系列等几乎所有的工业级喷头，同时可实现6颗喷头联排打印（可定制更多），喷头及驱动板卡采用快拆式结构，可实现快速更换
  17. 自主开发自动精密供墨系统，配置有循环供墨，正负压切换，加热等功能
  18. 搭载多墨路系统，每一路都具备除气功能，具备过滤、液位感应、缺墨自动供墨、喷头purge等功能，并配置有备用墨路
  19. 支持自动打印，可单独定义每个喷头的流程，支持多路不同材料按需打印
  20. 配置防尘直线电机，满足超精密、低发尘环境
  21. 预留uv固化灯位置

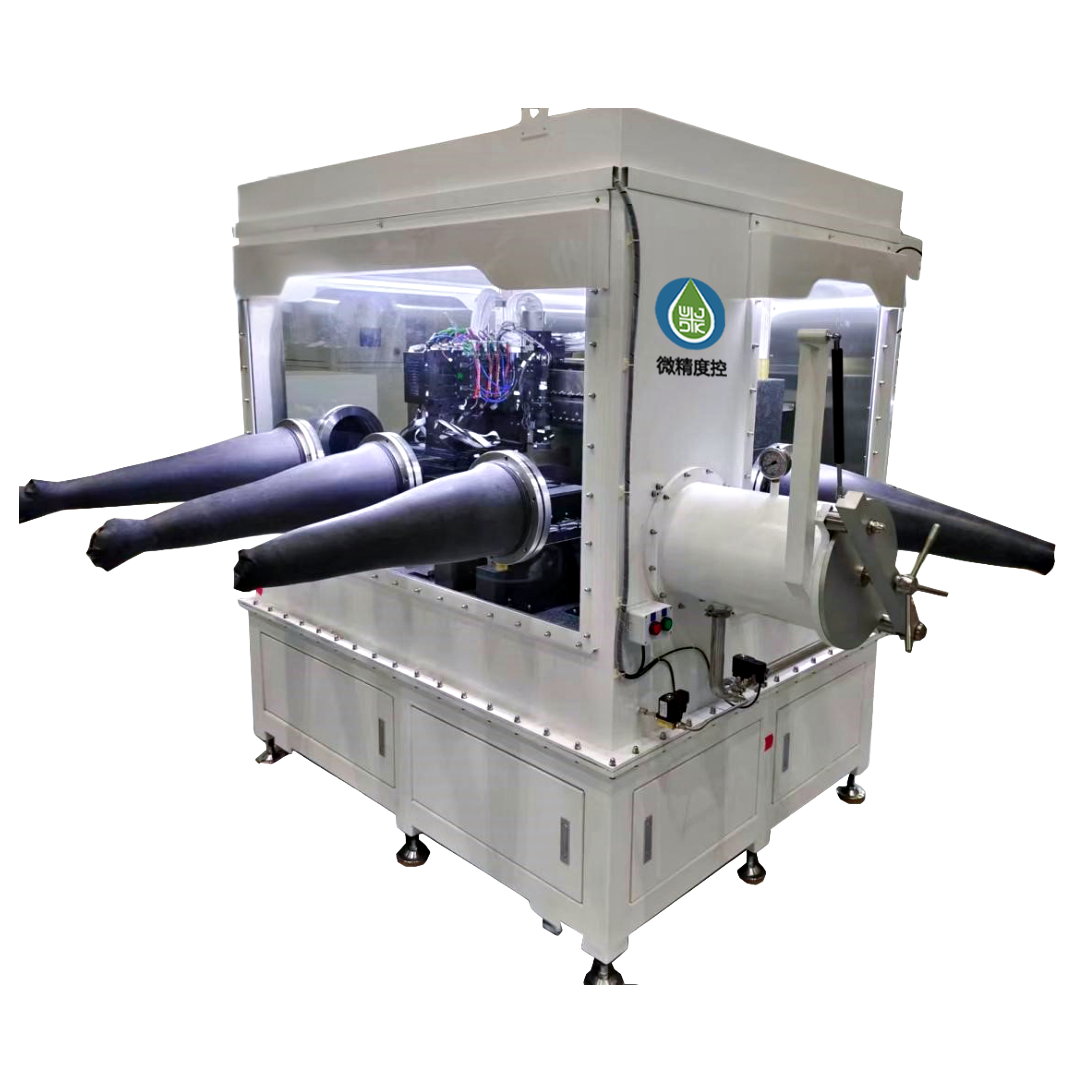

MICRO-INKJET-4000-l


  1. 打印分辨率：按喷头种类可调节分别率
  2. 供墨系统：容积25-5000ml，可定制
  3. 视觉定位精度：优于±5μm
  4. 墨水可加热至70℃，温度误差±1℃
  5. 废墨收集工位容积：5-10L，可定制
  6. 旋转台角度：±20°（可定制），精度：±0.05°
  7. 可打印面积为400×400mm, 带mark点基材自动摆正，可定制
  8. 三轴机械重复精度：优于±2μm
  9. 光栅分辨率：lμm，具备位置同步输出功能，支持TTL通讯
  10. X、Y轴稳定移动速度不低于500mm/s，Z轴移动速度不低于50mm/s
  11. 真空加热平台最高可加热至100℃，温度误差±2℃
  12. 可读取dxf、dwg等工程图格式软件，直接生成打印图
  13. 设备尺寸：3800mm×3400mm×2200mm
  14. 独立电气柜，并配备机械手和清洗舱
  15. 可搭配Dimatix系列、柯尼卡KM系列等几乎所有的工业级喷头，同时可实现6颗喷头联排打印（可定制更多），喷头及驱动板卡采用快拆式结构，可实现快速更换
  16. 自主开发自动精密供墨系统，配置有循环供墨，正负压切换，加热等功能
  17. 搭载多墨路系统，每一路都具备除气功能，具备过滤液位感应、缺墨自动供墨、喷头purge等功能，并配置有备用墨路
  18. 支持自动打印，可单独定义每个喷头的流程，支持多路不同材料按需打印
  19. 完全开放式的波形调节，可单独控制每个喷头的波形
  20. 配置防尘直线电机运动控制，满足超精密、低发尘环境
  21. 非接触式喷头清洁，配备清洗模块，可自动进行基板清洗打印上下料
  22. 全套手套箱，支持无氧环境下打印

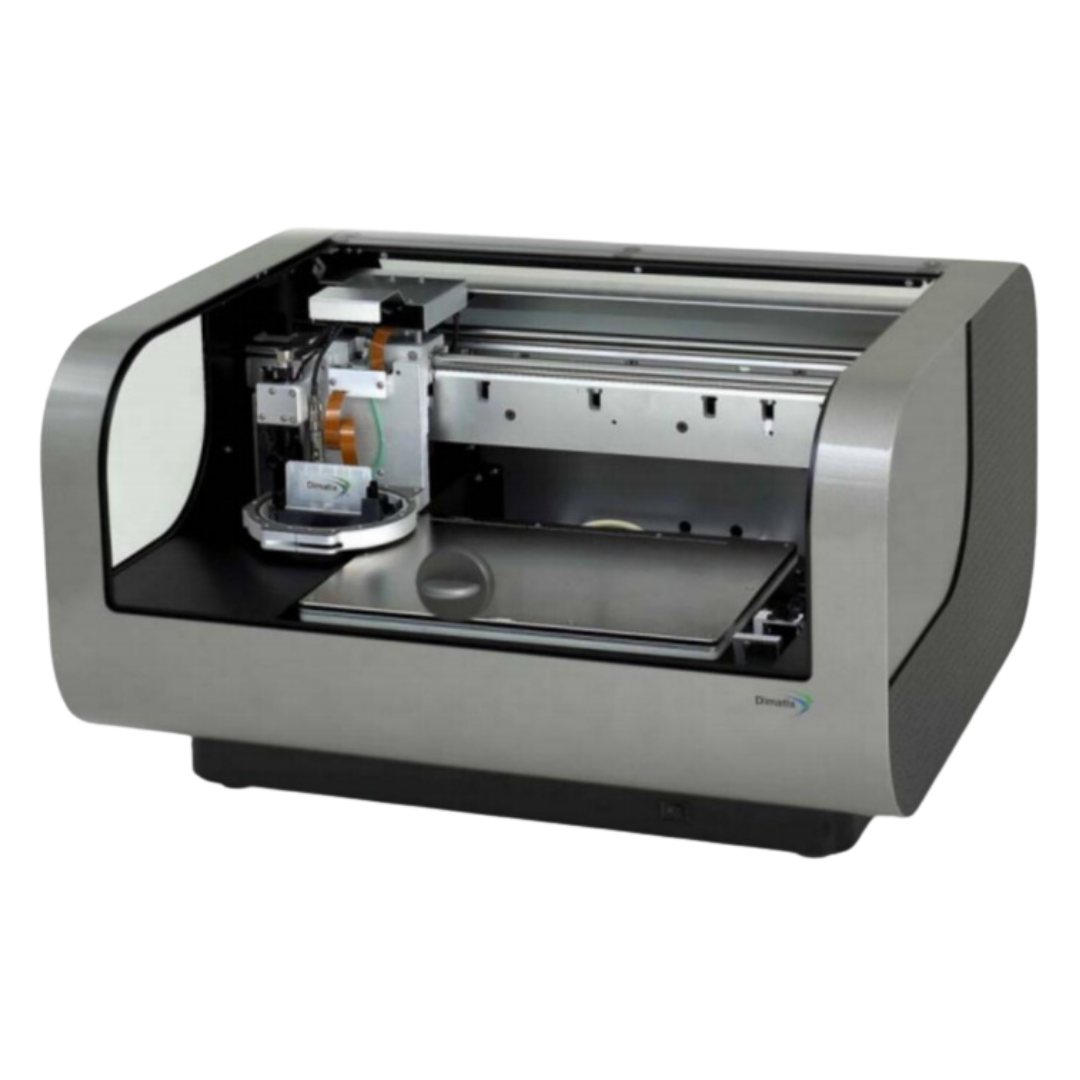

DMP-2850（代理产品）


  1. 打印面积：衬底基材厚度< 0.5 mm，打印⾯积为210mm×315 mm；衬底基材厚度0.5 ‒-25 mm，打印⾯积为210 mm×260 mm
  2. 三轴机械重复精度：±25μm
  3. 主机三维投影尺⼨：673 mm×584 mm×419 mm
  4. 真空可加热温度：最⾼可加热到60℃
  5. 设备电压及功率：100-120/200-240 VAC，50/60 Hz，最大375 W
  6. 安全性：NRTL 认证，符合EN61010-1、UL61010-1、CSA22.2 No.61010-1
  7. EMC兼容性：EN61326-1 Class A，FCC Part 15 Class A
  8. 设备⼯作范围：非结霜条件下相对湿度5-80%，温度15-40℃，最高海拔2000米
  9. 主机重量：约为43kg
  10. 基准相机：采用⾼清数字式工业相机，有效像素1.2Megapixels、分辨率1280*960、帧率30fps
  11. 超⾼速10us快门、可调增益0db到30db；安装同轴与环形两种可切换光源，可加装其他种类单⾊光源；可设定打印起点和参考点定位或重放基板；可通过参考标靶定位基板；可测量、定位和检查抓取打印图形；可校准墨盒初始位置和墨滴偏移
  12. 打印墨盒：集成了墨囊和加热器的压电驱动的喷墨设备，可注⼊1.5毫升墨⽔，具有广泛的墨⽔兼容性；打印波形和每⼀个喷嘴电压皆可调；平均每滴墨量1皮升（DMC-11601）或10皮升（DMC-11610）

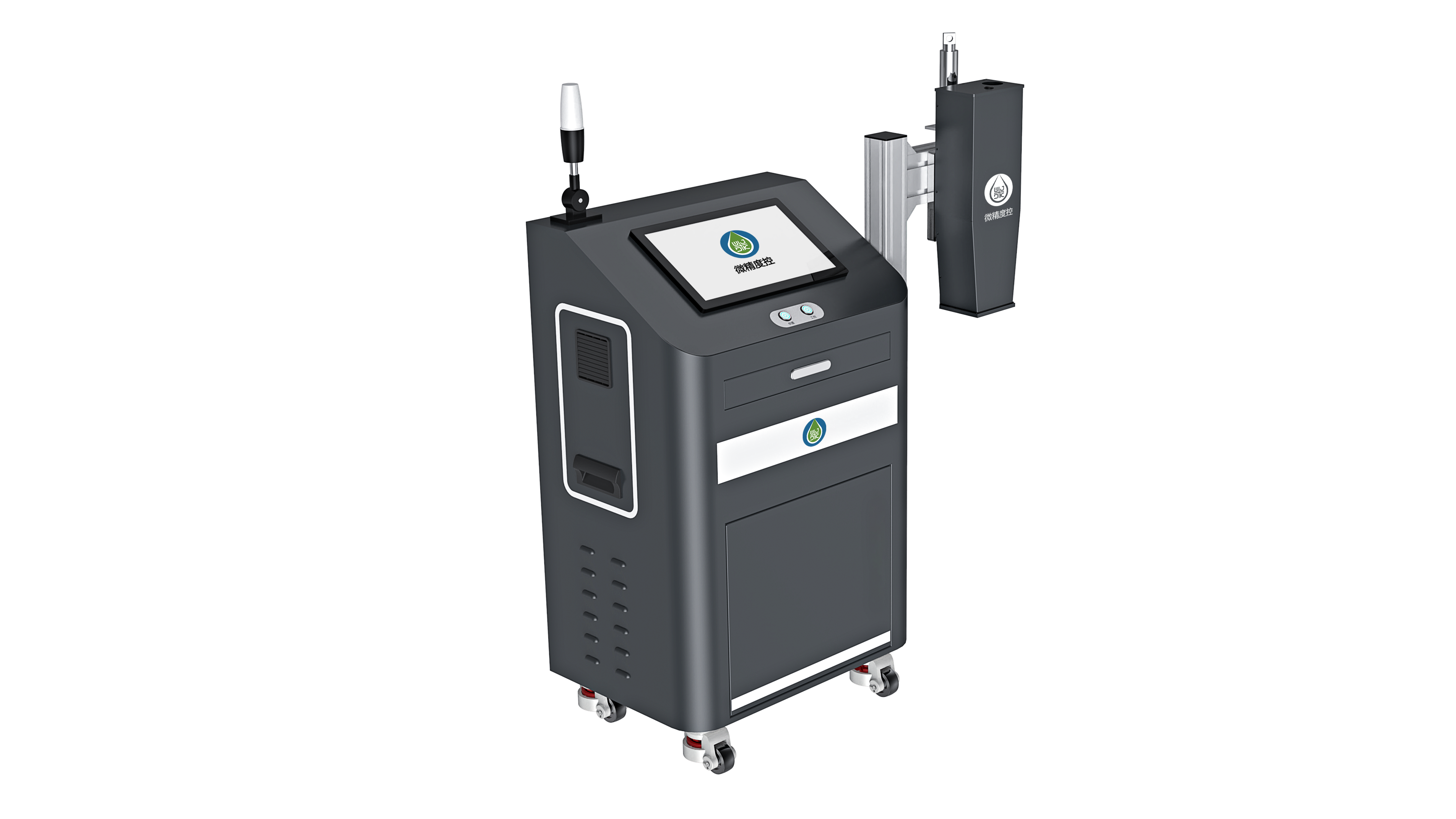

INKJET-WJDK-PRO

高解析喷印设备


  1. 喷头品牌：支持IJP系列定制
  2. 喷印速度：最大260m/min
  3. 最佳喷印距离：0-5mm
  4. 适用墨水：UV环保墨水
  5. 喷印高度：支持多喷头叠加拓展
  6. 触发方式：无触发/光电开关触发/编码器触发/光电和编码器双触发/外部通讯信号(IO、PLC、上位机信号等)触发
  7. 操作系统：基于windows系统
  8. 操作界面：支持中英文（可开发其他语言）
  9. 喷印方式：下喷、侧喷
  10. 负压控制：每个喷头独立负压控制，精度0.01kpa
  11. 数据库类型：CODE128B、CODE128C、UPCA、UPCE; 二维码:QRCODE、GS1 QRCODE、PDF417、DataMatrix、GS1 DataMatrix,GridMatrix、AZTEC Code; Text、Excel、 Access、 SQl Server
  12. 数据源类型：文本、日期时间、班组、计数器、公司信息文本、数据库文本、动态文本
  13. 运行环境：温度:0-45℃;湿度:10-95%，无冷凝水;电源:220V，50-60Hz
  14. 喷头防护等级：IP67
